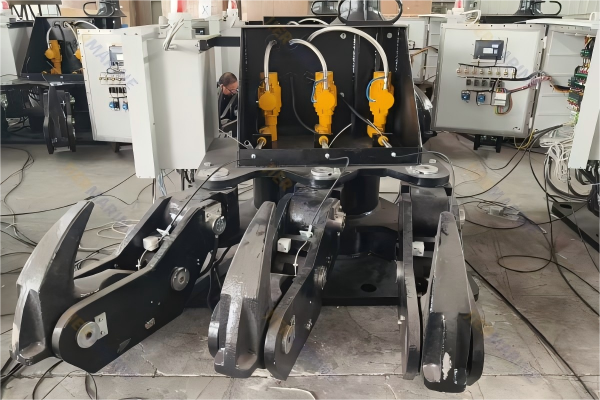

Guide d'inspection des crochets à dégagement rapide (QRH) pour des opérations d'amarrage en toute sécurité

Les crochets à dégagement rapide (QRH) sont des dispositifs de sécurité essentiels dans les systèmes d'amarrage portuaires modernes. Leurs performances influencent directement la sécurité d’accostage, l’efficacité opérationnelle et la capacité d’intervention d’urgence. Qu'ils soient utilisés sur des terminaux GNL, des jetées pétrolières et gazières, des postes d'amarrage pour vrac ou des terminaux à conteneurs, garantir la fiabilité des QRH grâce à une inspection appropriée est essentiel pour la sécurité des opérations maritimes.
Ce guide résume les principales étapes d'inspection, les critères d'acceptation et les problèmes courants pour aider les opérateurs portuaires, les entrepreneurs EPC et les fournisseurs d'équipements à maintenir des normes élevées de sécurité d'amarrage.

Pourquoi l'inspection QRH est essentielle

Les QRH subissent des charges de tension élevées et fonctionnent dans des environnements marins corrosifs. Sans inspection systématique, les risques peuvent inclure :

· Rupture de l'amarre due à une tension excessive

· Déformation du bras du crochet ou défaillance de la liaison mécanique

· Lectures de charge incorrectes provenant de capteurs défectueux

· Panne de déverrouillage électrique ou manuel en cas d'urgence

· Défauts de composants antidéflagrants dans les zones dangereuses

· Corrosion prématurée due à un revêtement inadéquat

Un programme d'inspection rigoureux élimine ces risques et garantit une fiabilité opérationnelle à long terme.

Trois étapes d'inspection majeures : FAT, PSI et SAT

1. FAT – Test d’acceptation en usine

Effectué avant expédition pour vérifier :

· Précision structurelle et dimensionnelle

· Performances mécaniques du déverrouillage manuel et électrique

· Tests statiques et de surcharge

· Étalonnage du capteur et stabilité de la communication

· Conformité électrique et antidéflagrante

2. PSI – Inspection avant expédition

Réalisé une fois la production terminée :

· Inspection visuelle et du revêtement

· Vérification des accessoires, outils et pièces de rechange

· L'intégralité de l'emballage, des étiquettes et de la documentation

· Respect des plans et du bon de commande

3. SAT – Test d'acceptation du site

Exécuté après installation sur le port :

· Test fonctionnel sur site de chaque crochet

· Intégration du système de contrôle central et contrôles de communication

· Tests de déverrouillage manuel, électrique et d'urgence

· Validation en charge réelle et tests de versions groupées

Ensemble, FAT + PSI + SAT garantissent des performances constantes depuis la fabrication jusqu'à l'opération finale.

Éléments clés de l’inspection QRH

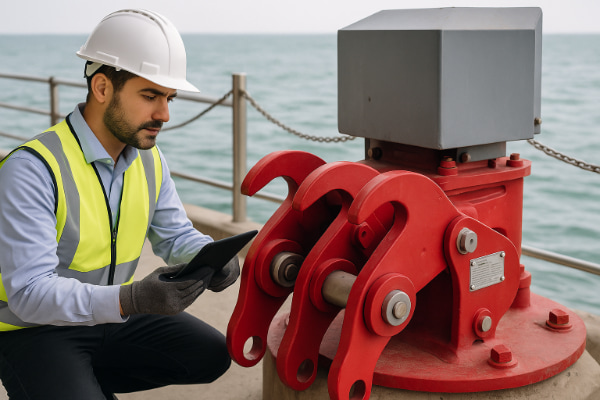

1. Inspection structurelle et visuelle

Les inspecteurs doivent vérifier :

· Dimensions par rapport aux dessins approuvés

· Qualité du bras de crochet, du châssis de base et de la tringlerie

· Soudures et finition de surface

· Protection contre la corrosion et épaisseur du revêtement

· Lubrification et serrage des axes, arbres et roulements

· Précision de la plaque signalétique et traçabilité du numéro de série

Une base structurelle solide garantit une durabilité à long terme.

2. Tests de charge et de performances

Exigences de test typiques :

· Test de charge statique : 1,1 × SWL, maintenu pendant 10 minutes

· Test de surcharge : jusqu'à 1,5 × SWL

· Déclenchement électrique : ≤ 2 secondes

· Déverrouillage manuel : fluide et fiable

· Libération de groupe : fonctionnement synchronisé sur plusieurs hooks

Ces tests vérifient que le système fonctionne en toute sécurité dans des conditions extrêmes.

3. Inspection électrique et antidéflagrante

Les QRH opèrent souvent dans des zones dangereuses, le respect des normes internationales est donc essentiel :

· Certification CEI 60079 / ATEX / GB 3836

· Marquages ​​antidéflagrants (par exemple, Ex d IIB T4 Gb)

· Isolation électrique ≥ 5 MΩ

· Protection IP66-IP67 pour les conditions extérieures

· Corriger le câblage, la mise à la terre et l'étanchéité des presse-étoupes

· Logique fonctionnelle des circuits d'arrêt d'urgence

Les pannes électriques constituent un facteur de risque majeur rendant cette étape d’inspection indispensable.

4. Inspection du système de surveillance de la charge

Un système de surveillance de charge comprend généralement :

· Cellule de charge de type déformation ou compression

· Affichage numérique local

· Communication RS485/Modbus

· Certificats d'étalonnage

· Précision à ± 1 % FS

· Lectures stables sans dérive

Une surveillance fiable de la charge évite les conditions de surtension dangereuses.

5. Vérification du logiciel et du système de contrôle

Pour les systèmes de surveillance QRH intégrés :

· Affichage de la charge en temps réel et courbes de tendance

· Logique d'alarme en cas de surcharge ou de perte de communication

· Fonctions de déclenchement individuel et collectif

· Enregistrement des données et exportation des enregistrements historiques

· Stabilité de la communication Modbus RTU/TCP ou Ethernet

· Conception à sécurité intégrée et redondante

La stabilité du logiciel est une exigence clé dans les opérations portuaires intelligentes.

Problèmes courants découverts lors de l’inspection

L'expérience montre des problèmes fréquents tels que :

· Épaisseur du revêtement inférieure aux normes marines

· Lectures de cellules de charge inexactes ou instables

· Certification antidéflagrante incompatible

· Problèmes de mise à la terre ou de blindage électrique

· Poignées de déverrouillage manuel rigides ou bloquées

· Le logiciel ne synchronise pas les données de chargement

· Échec du déverrouillage d'urgence

L’identification précoce des problèmes évite les temps d’arrêt opérationnels et les incidents de sécurité.

Création d'un flux de travail d'inspection QRH standard

Un flux de travail complet doit inclure :

· Plan d'inspection et de test (ITP)

· Ensemble de documents QC : MTC, rapports d'étalonnage, certificats EX, schémas de câblage

· Liste de contrôle d'inspection structurée

· Double vérification FAT + SAT

· Dossiers photographiques et documentation traçable

Une approche standardisée améliore la transparence et garantit la fiabilité à long terme.

Conclusion

L’inspection QRH est vitale pour des opérations d’amarrage sûres et efficaces. En appliquant des normes strictes d’inspection mécanique, électrique, antidéflagrante et logicielle, les ports peuvent garantir :

· Amarrage et débarquement en toute sécurité

· Surveillance précise de la charge

· Libération fiable dans des conditions normales et d'urgence

· Respect des réglementations internationales

· Durée de vie prolongée de l'équipement

À mesure que les ports évoluent vers l’automatisation et la numérisation, de solides pratiques d’inspection QRH resteront une exigence fondamentale pour la sécurité et l’excellence opérationnelle. Si vous avez des questions, veuillez nous contacter.
